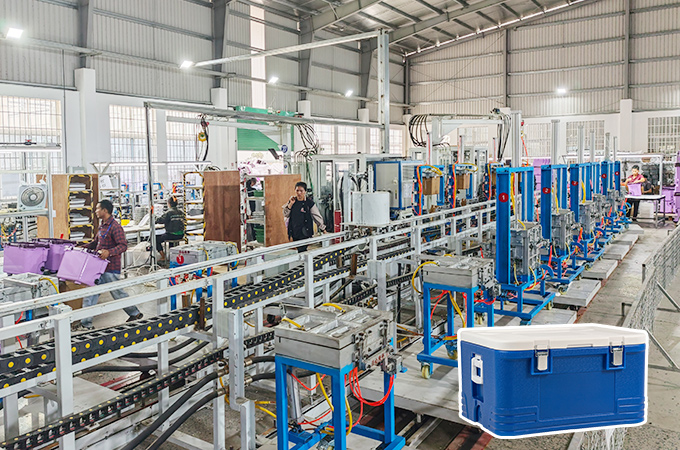

聚氨酯保温箱使用高压发泡机的发泡步骤是一个精细的工艺过程。以下是详细、专业的步骤说明，涵盖了从准备到成品的关键环节。

核心原理

聚氨酯硬泡是通过高压发泡机将异氰酸酯（ISO，俗称黑料） 和聚醚多元醇（POLYOL，俗称白料）两种液体原料，按精确比例在高温高压下撞击混合，瞬间发生化学反应，注入模具后固化成型，形成闭孔率高的保温泡沫层。

详细发泡步骤

第一阶段：准备工作 (Preparation)

1.  原料准备与储存

储存条件：确保黑白料储存在阴凉干燥处，建议环境温度在15-25°C之间。温度过低会导致粘度增大，流动性差；温度过高会加速反应，影响性能。

2.  模具准备

清洁：彻底清洁模具型腔，确保无灰尘、油污和上次生产残留的脱模剂或泡沫。

放置箱体：将保温箱的内胆（通常为HDPE塑料）和外壳正确放入模具中固定好，确保两者之间的模腔间隙均匀一致，这决定了泡沫层的厚度。

3. 发泡机准备

开机预热：启动发泡机，让设备自行循环预热。将料管温度（A、B料）设定在35-45°C，模头（混合头）温度设定在40-50°C。确保温度稳定达到设定值后才能进行下一步。

循环冲洗：通过设备的手动控制，将A、B料分别从回流管排出少许，观察其流动性是否正常，并检查料管是否畅通。

参数设置：在控制面板上设置好关键的工艺参数：

注射压力：通常在100-150 bar之间，确保高压撞击混合充分。

注射量/时间：根据箱体体积和泡沫密度计算所需的原料总重量，并换算成注射时间（秒）。首次生产需进行试模和称重校准。

黑白料比例：严格按照原料供应商提供的技术参数设定（例如 1:1 或 1:1.1）。

第二阶段：注射发泡

4. 注射操作

设备就位：将发泡机混合头的注射枪嘴对准模具的注料孔，并确保密封良好，防止漏料。

开始注射：按下注射按钮。高压泵将A、B料推送至混合头，在高压下剧烈撞击、混合，然后瞬间注入模具型腔。

注射技巧：对于较大的箱体，可采用多点注射或移动注射的方式，让原料从底部或一端缓慢向上/向另一端推进，以便更好地排走空气，实现完全填充。

5. 熟化与固化

保压：注射完成后，保持模具闭合，不要立即移动或震动。

凝胶与固化：原料在模腔内迅速发生反应，经历乳白→凝胶→固化的过程。这个过程通常需要几十秒到几分钟（取决于配方和模具温度）。

熟化：即使外部感觉已固化，内部化学反应仍在继续（后固化）。完全达到最佳物理性能需要24小时以上，但通常脱模后可在室温下放置一段时间。

第三阶段：后处理

6. 开模与脱模

待模腔内压力释放且泡沫基本固化后（用手触摸注料口溢出的泡沫，不粘手且有弹性），即可开模。

小心地将成型的保温箱从模具中取出，避免损伤柔软的泡沫和箱体表面。

7.  清理与修整

清理浇口：用专用刀具切除注料口和排气孔处的飞边、溢料。

质检：检查泡沫是否填充饱满、有无缺陷（如空穴、开裂、软泡等）。

常见问题与对策

填充不满：原料温度/模具温度过低、注射量不足、混合效果差、排气不畅。

泡沫开裂：原料水分超标、催化剂过量、模具温度过高、原料比例严重失调。

空穴/孔洞：排气设计不良、注射速度过快、模具温度不均。

泡沫发软：料比错误（白料过多）、混合不均、固化时间不足。

脱模困难：脱模剂效果不佳或未喷涂均匀、模具温度过低导致固化慢。

总结流程

原料准备 → 模具清理、预热、喷脱模剂 → 放置箱体 → 发泡机预热、参数设定 → 高压注射 → 保压固化 → 开模脱模 → 清理修边 → 熟化存放
